תשתיות חשמל למתחמי ספורט פתוחים ומקורים: כל מה שצריך לדעת לפני הביצוע

מתחמי ספורט כוללים מערכות רבות שפועלות במקביל: תאורה, מיזוג, לוחות תוצאות, מערכות כריזה, חדרי הלבשה, עמדות שירות, מצלמות אבטחה וציוד תפעולי נוסף. בין אם מדובר במגרש פתוח, אולם ספורט, מועדון טניס או מתחם רב־תכליתי, תשתית החשמל חייבת להיות מתוכננת מראש בהתאם לאופי הפעילות, לעומסים ולתנאי הסביבה.

תכנון מקצועי של חשמל למגרשי ספורט מאפשר למנוע תקלות, להבטיח בטיחות ולבנות מערכת אמינה שתתאים גם להרחבות עתידיות.

מתחילים באפיון סוג המתחם

השלב הראשון הוא להבין כיצד המתחם צפוי לפעול. מגרש פתוח דורש פתרונות שונים מאולם מקורה, משום שהוא חשוף לגשם, לשמש, ללחות ולשינויי טמפרטורה.

באולם ספורט יש להתייחס גם למערכות מיזוג, תאורת חירום, יציאות מילוט, מערכות כריזה, לוחות תוצאות וציוד חשמלי בחדרים נלווים. במתחם פתוח הדגש יהיה לרוב על תאורת הצפה, עמודי תאורה, תשתיות תת־קרקעיות והגנה מפני תנאי חוץ.

אפיון מדויק מאפשר לקבוע את גודל החיבור, מספר הלוחות, תוואי הכבלים ומערכות ההגנה הנדרשות.

חישוב העומסים הצפויים

מתחמי ספורט צורכים חשמל רב, במיוחד כאשר פועלות בהם מערכות תאורה בעוצמה גבוהה. לכן, יש לחשב את ההספק של כל מערכת ולבדוק אילו צרכנים עשויים לפעול במקביל.

החישוב צריך לכלול תאורה, מיזוג, משאבות, מערכות השקיה, ציוד מטבח, לוחות תוצאות, חדרי כושר, מערכות שמע ועמדות שירות.

חשוב להשאיר גם מרווח להרחבות עתידיות, כדי שלא יהיה צורך להחליף את כל התשתית כאשר יתווסף ציוד חדש.

תכנון לוחות החשמל

לוח החשמל הוא מרכז הבקרה של המתחם. בפרויקטים גדולים נהוג להתקין לוח ראשי ולוחות משנה לאזורים שונים, כגון המגרש, היציעים, חדרי ההלבשה, החניה והשטחים המסחריים.

חלוקה כזו מאפשרת לבודד תקלה באזור אחד מבלי להשבית את כלל המתחם. היא גם מקלה על התחזוקה ועל השליטה במערכות.

כל לוח צריך להיות מסומן בצורה ברורה, מוגן מפני גישה של גורמים לא מורשים ומותאם לתנאי הסביבה שבה הוא מותקן.

תשתיות חשמל במתחמים פתוחים

במגרשים פתוחים רוב התשתיות עוברות מתחת לקרקע. יש לתכנן תעלות, צנרת, תאי ביקורת ומעברים באופן שמאפשר גישה נוחה לתחזוקה ולשדרוג עתידי.

הכבלים והחיבורים חייבים להיות מוגנים מפני מים, לחות ופגיעה מכנית. יש להקפיד גם על הפרדה בין תשתיות החשמל לבין קווי מים, ניקוז ותקשורת.

במקומות שבהם עוברים כלי רכב או ציוד תחזוקה, יש לבחור עומקי התקנה והגנות מכניות מתאימים.

תשתיות באולמות ובמתחמים מקורים

במתחמים מקורים ניתן להעביר תשתיות בתקרות, בקירות, בתעלות או מתחת לרצפה. עם זאת, יש לתאם את העבודה עם מערכות המיזוג, הספרינקלרים, הכריזה והגבס.

באולמות עם תקרות גבוהות חשוב לתכנן מראש את מיקום גופי התאורה ואת הגישה אליהם לצורך תחזוקה. יש להביא בחשבון גם רעידות, פגיעות כדור ותנועה של ציוד ספורט.

תכנון מסודר מונע התנגשויות בין המערכות ומאפשר לשמור על מראה נקי ואסתטי.

תאורת מגרשים ואולמות

התאורה צריכה לספק עוצמה ואחידות המתאימות לסוג הספורט ולרמת הפעילות. מגרש המשמש לאימונים בלבד אינו דורש בהכרח אותה רמת הארה כמו מתחם תחרותי או אולם המצולם לשידור.

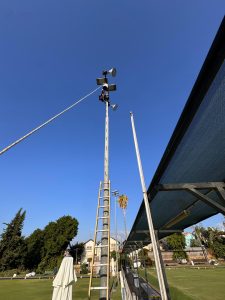

במגרשים פתוחים משלבים בדרך כלל עמודים וגופי הצפה, בעוד באולמות משתמשים בגופים תעשייתיים או ייעודיים לתקרות גבוהות.

חשוב לתכנן את זוויות התאורה כך שלא ייווצר סנוור לשחקנים, לשופטים או לקהל.

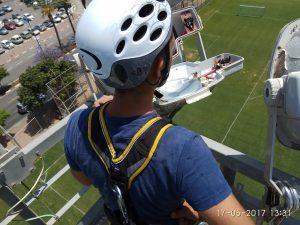

עמודי תאורה, יסודות והארקה

כאשר הפרויקט כולל התקנת עמודי תאורה, יש לתכנן גם את היסודות, ברגי העיגון והחיבור לתשתיות החשמל.

העמודים חייבים להתאים לגובה, למשקל גופי התאורה ולעומסי הרוח באזור. בנוסף, יש להקפיד על מערכת הארקה תקינה ועל הגנות מתאימות בלוחות החשמל.

התקנה מקצועית מבטיחה יציבות מכנית ובטיחות חשמלית לאורך שנים.

הגנה מפני מים, אבק ופגיעות

ציוד שמותקן במתחמי ספורט חשוף לעיתים לתנאים קשים. במגרשים פתוחים מדובר בגשם, אבק ושמש, ובאולמות קיימת אפשרות לפגיעות כדור, לחות או שטיפות.

לכן יש לבחור גופי תאורה, שקעים, קופסאות ולוחות בעלי רמת אטימות והגנה מתאימה. גם מיקום הרכיבים חשוב, כדי שלא יהיו חשופים לפגיעה או נגישים לקהל.

שימוש בציוד שאינו מתאים עלול לגרום לבלאי מהיר, לקצרים ולתקלות חוזרות.

מערכות חירום ובטיחות

במתחמים מקורים ובאזורים שבהם מתקהל קהל רב, יש חשיבות מיוחדת לתאורת חירום, שילוט יציאות ומערכות גיבוי.

במקרה של הפסקת חשמל, יש לוודא שהקהל יכול לצאת מהמתחם בצורה בטוחה ושמערכות חיוניות ממשיכות לפעול.

בהתאם לצורכי הפרויקט ניתן לשלב גנרטור, מערכת אל־פסק או הזנה חלופית למערכות קריטיות.

שליטה ובקרה על התאורה

מערכות בקרה מאפשרות להפעיל את התאורה בהתאם לסוג הפעילות. לדוגמה, ניתן להגדיר מצב אימון בעוצמה חלקית, מצב תחרות בעוצמה מלאה ומצב תחזוקה שבו מופעלים רק אזורים נבחרים.

אפשר לשלב שעוני זמן, עמעום, חיישנים ושליטה מרחוק. פתרונות כאלה מצמצמים את צריכת החשמל ומונעים מצב שבו כל המתחם מואר גם כשאין בכך צורך.

במערכות מתקדמות ניתן גם לקבל התרעה על תקלה בגוף תאורה או בלוח.

תיאום עם יתר בעלי המקצוע

תשתיות החשמל משתלבות עם עבודות הבנייה, המיזוג, הניקוז, התאורה, התקשורת והפיתוח. לכן, חשוב שכל בעלי המקצוע יעבדו לפי תוכניות מתואמות.

תיאום לקוי עלול לגרום לכך שצנרת חשמל תתנגש בתשתית אחרת, שגוף תאורה יותקן במקום חסום או שלא תישאר גישה לטיפול בלוח.

ככל שהתכנון המשותף מתחיל מוקדם יותר, כך ניתן לצמצם שינויים ועיכובים במהלך הביצוע.

בדיקות לפני הפעלת המתחם

לפני המסירה יש לבצע בדיקות לכל המעגלים, הלוחות, ההארקות, ההגנות וגופי התאורה. בנוסף, יש לבדוק את עוצמת התאורה ואת האחידות בשעות החשכה.

במתחמים מקורים נבדקות גם תאורת החירום ומערכות הגיבוי. אם מתגלים ליקויים, יש לטפל בהם לפני פתיחת המקום לציבור.

תיעוד הבדיקות והתשתיות חשוב לצורך תחזוקה, תיקונים והרחבות עתידיות.

תכנון נכון יוצר מתחם בטוח ואמין

תשתיות חשמל למתחמי ספורט דורשות שילוב בין תכנון הנדסי, התאמה לתנאי השטח, עמידה בעומסים וחשיבה על בטיחות המשתמשים.

רוני וגיא שירותי חשמל בע"מ מלווים פרויקטים במגרשים פתוחים ובמתחמים מקורים משלב האפיון ועד להקמת הלוחות, התשתיות, התאורה ומערכות הבקרה. עבודה מקצועית ומדויקת מאפשרת לקבל מערכת חשמל בטוחה, חסכונית ואמינה, שתומכת בפעילות השוטפת ומוכנה גם לצרכים העתידיים של המתחם.
